运放非理想特性与闭环误差
理想运放分析依赖“虚短、虚断”这两个近似，但真实运放并不满足无限开环增益、无限带宽和无限共模抑制比。工程上更有用的做法，是直接把有限开环增益带回闭环方程，观察误差如何出现、如何被反馈压低。
1. 非理想运放的核心出发点
非理想运放最关键的结论只有一句话：
- 理想条件下近似成立的“虚短、虚断”，在真实器件上都只是近似
在低频和高环路增益条件下，这个近似足够好；但当频率上升、开环增益下降时，闭环误差就会逐渐变得明显。

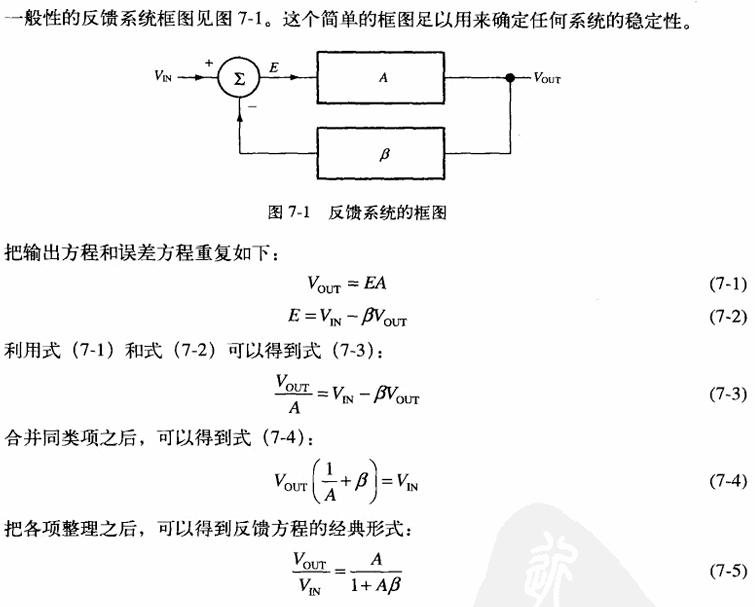

如果把闭环系统写成标准形式，可以得到一个非常重要的误差关系：
$$
E = \frac{V_{in}}{1 + A\beta}
$$
这里：
A是运放开环增益\beta是反馈系数A\beta是环路增益
这说明闭环误差与输入成正比，与环路增益成反比。也就是说，反馈本质上是在“用大环路增益压低误差”。

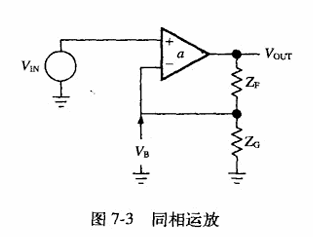

2. 同相放大器中的非理想误差

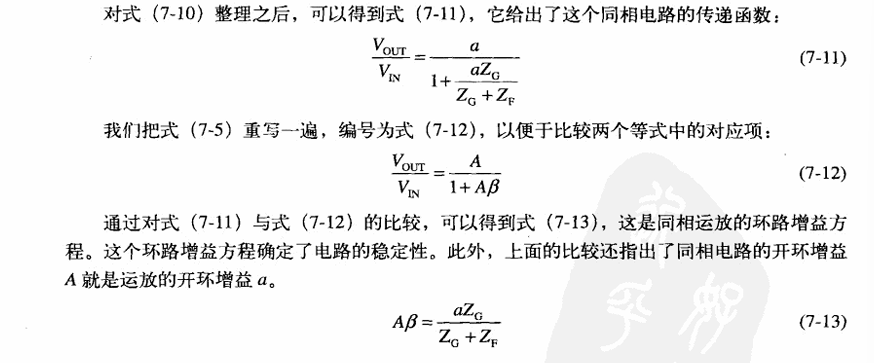

对于同相放大器，输入信号直接进入同相端，反相端则接收来自输出的分压反馈。把真实开环增益代入之后，可以得到闭环增益不再完全等于理想公式，而是带有有限 A 的修正项。
当 A\beta \gg 1 时，闭环增益会回到熟悉的理想近似值；但一旦频率升高、开环增益下降，闭环增益就会开始偏离理想值。

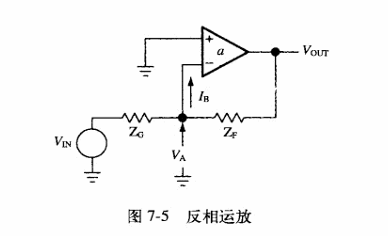

3. 反相放大器中的非理想误差
反相放大器的推导路径不同，但本质并没有变：输出误差同样受限于有限开环增益，而不是只由电阻比决定。
一个很重要的认识是：
- 同相与反相的输入形式不同
- 但只要反馈网络相同，环路增益的本质控制关系是一致的
这也是为什么很多稳定性讨论更关注反馈网络和极点分布，而不是先看你把信号送到哪一个输入端。

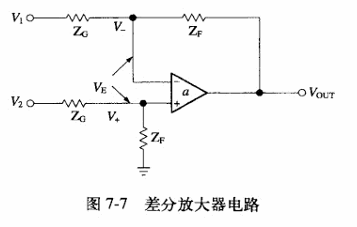

4. 差分放大器同样逃不开有限增益

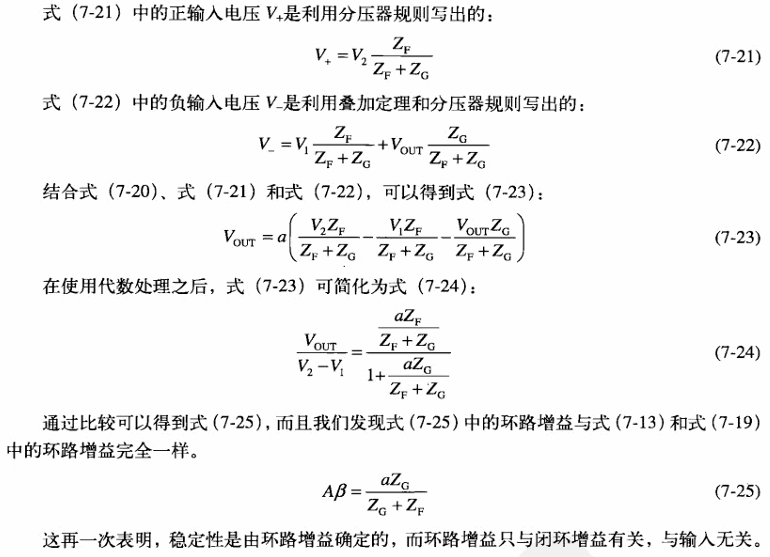

对于差分放大器，开环关系可以写成：
$$
V_{out} = A(V_+ - V_-)
$$
这意味着只要 A 不是无限大，输入差值就不可能被完全压缩到零。差分输入端之间始终存在一个有限误差电压，只是在高环路增益条件下它足够小，常常被忽略。
5. 从公式回到工程
这些推导真正有价值的地方，不在于把公式记下来，而是下述几点：
- 闭环增益不是凭空准确，而是靠开环增益和反馈逼近出来
- 环路增益越大，闭环越接近理想
- 高频下开环增益下降，闭环误差会变大
- 共模抑制、失调、电流偏置等非理想项，在高精度或高频设计里都不能忽略
因此，做运放选型时不能只看负反馈，还要看：
- 开环增益是否足够大
- 增益带宽是否覆盖工作频率
- 负载和输出摆幅是否匹配
- 精度目标是否允许这些非理想误差存在
6. 小结
非理想运放分析并不是推翻理想模型，而是告诉我们：理想模型为什么在很多时候有效，以及它会在什么条件下失效。只要抓住 A\beta 这个核心量，很多闭环误差、稳定性和带宽问题都会更容易理解。
