反激电源

反激电源适合小功率、需要隔离的场景。它不是把能量直接传过去，而是先在原边储能，再在开关管关断时把能量送到次级。

例如把 220V AC 转成 5V / 2A DC，通常会经历下面这条链路：

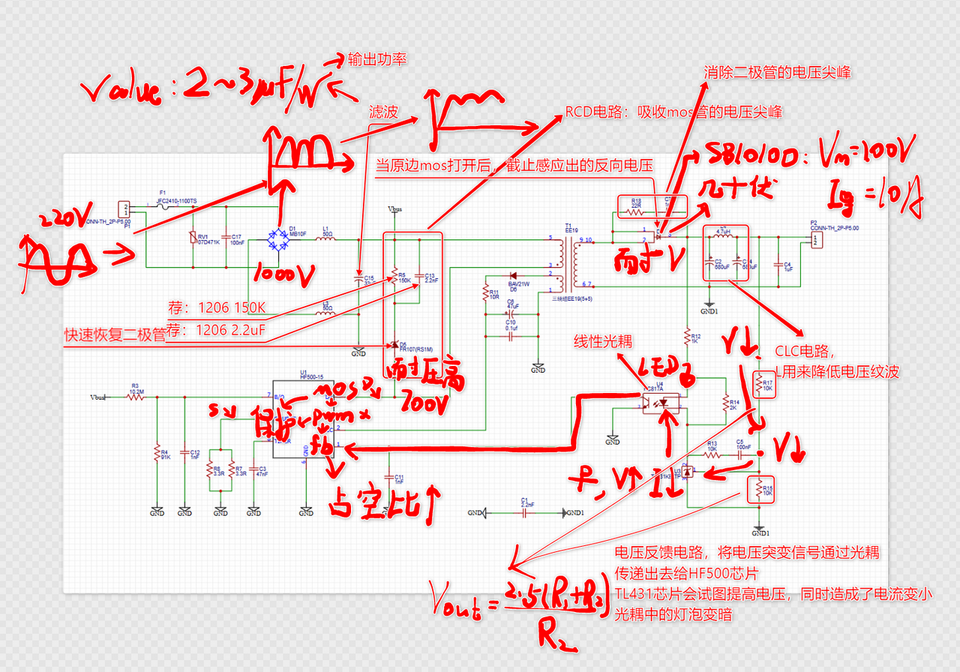

220V AC 到 5V DC 的基本转换链路

1. 基本结构

典型反激电源可以拆成四块：

  • 整流滤波：把市电变成高压直流
  • 开关管：按 PWM 周期性导通和关断
  • 反激变压器：完成储能、变压和隔离
  • 次级整流与滤波：输出稳定低压直流

当 MOS 管导通时，能量主要存进磁芯；当 MOS 管关断时，次级绕组导通，把能量释放给输出端。

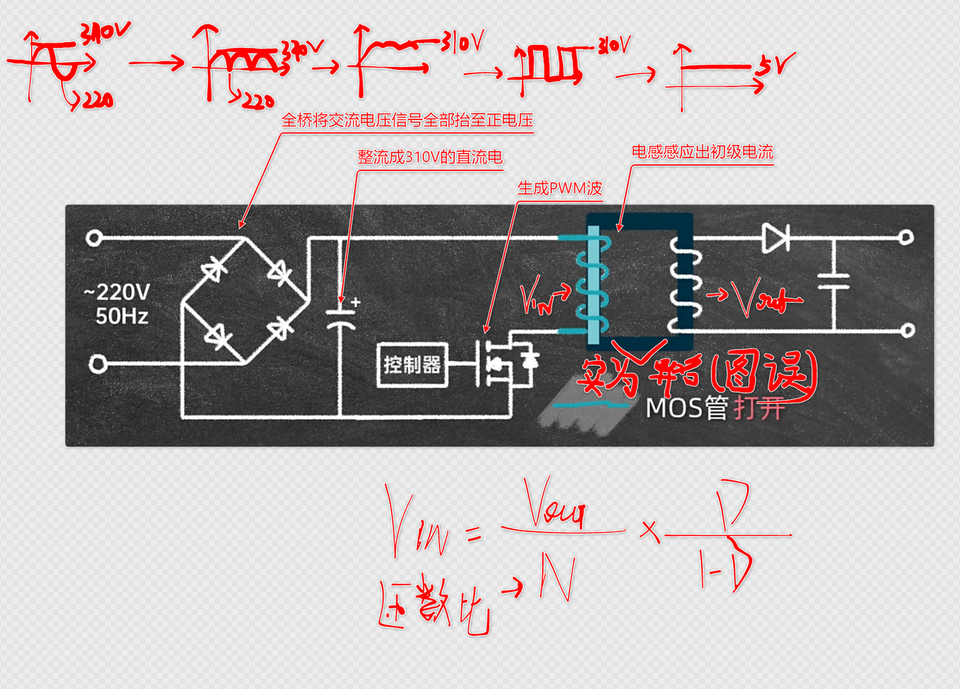

反激电源的一次侧整流、储能与开关过程

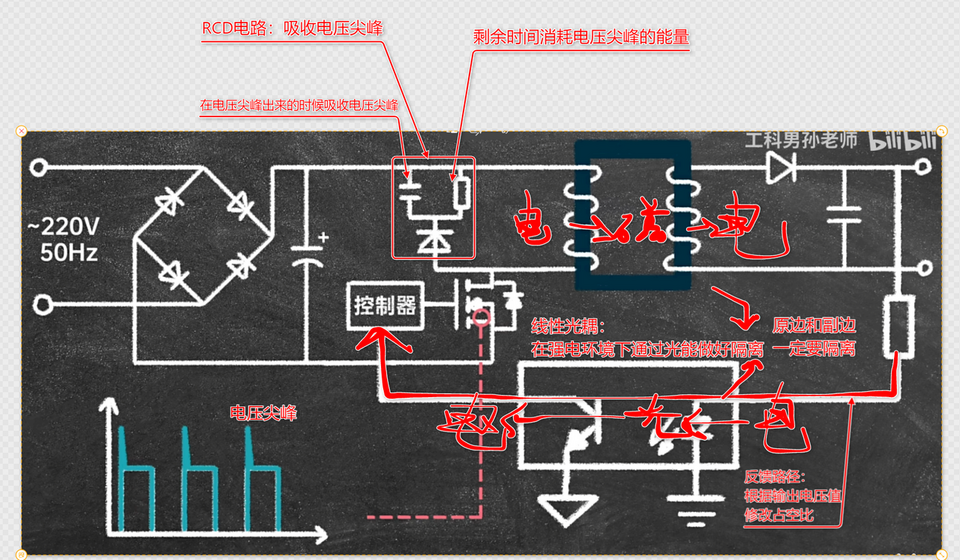

关断阶段由次级释放能量并完成输出整流

2. 反馈为什么重要

如果没有反馈，输出电压会随着输入电压、负载和器件参数漂移。实际电源通常会在输出端采样，再通过反馈网络调节占空比，让输出维持在目标值附近。

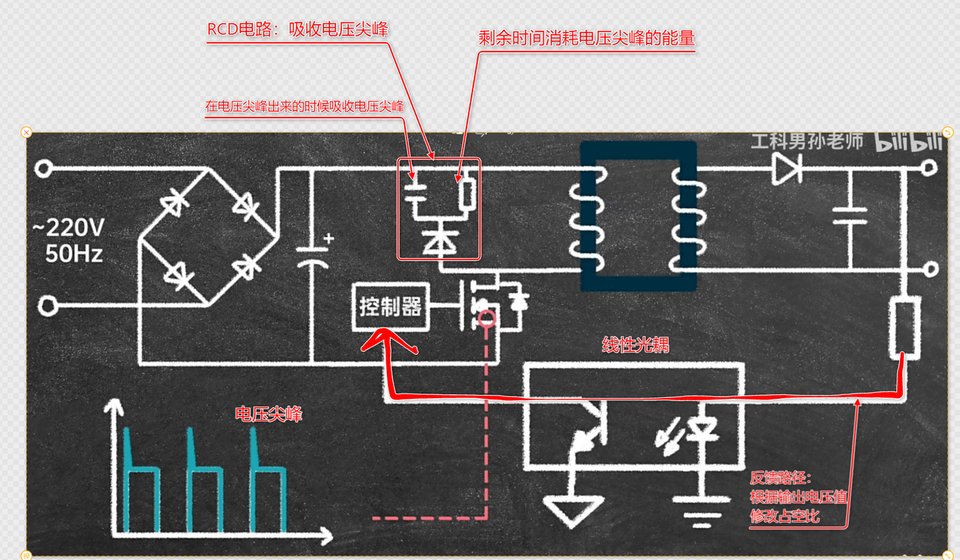

反馈回路与 RCD 钳位共同保证输出稳定和尖峰抑制

3. 常见应用

反激电源最常见于：

  • 手机充电器
  • 小功率适配器
  • 待机电源
  • 低压隔离供电模块

它的优点是结构成熟、成本低、容易做隔离；缺点是高压侧应力和 EMI 设计会更麻烦，变压器与补偿网络也需要认真调。

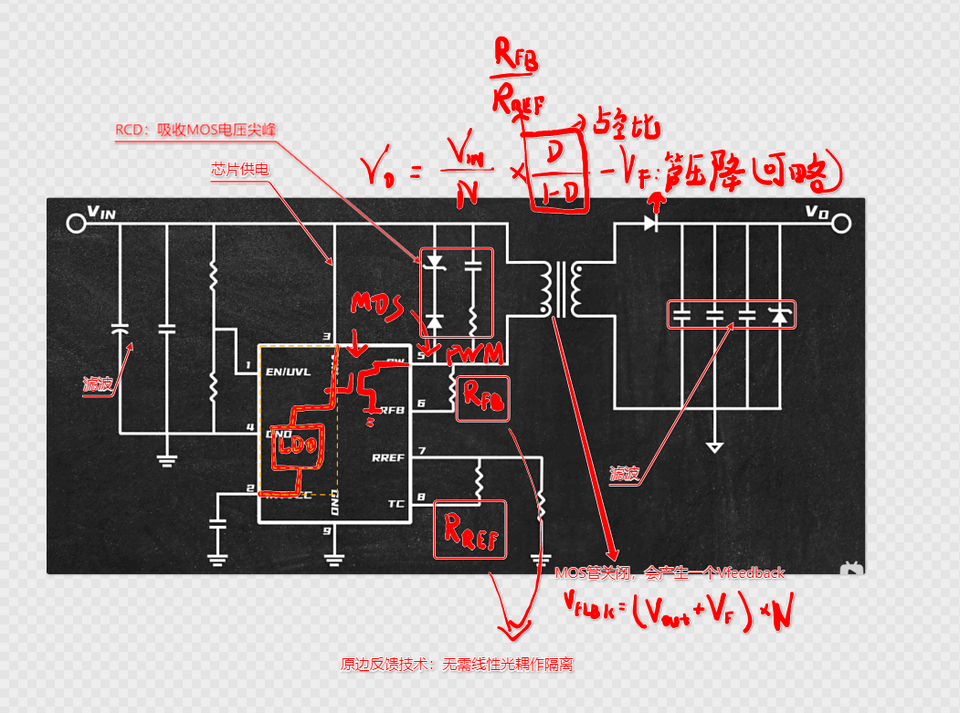

反激结构常被用在低压直流之间的隔离变换场景

4. 小结

反激电源的本质，是用开关方式把能量搬运到次级。只要把储能、释放和反馈这三件事看清楚，很多小功率隔离电源的设计逻辑就会顺起来。
