基于 STM32U535 + ICM42688 的九轴 IMU 模块
基于 STM32U535 + ICM42688 的九轴 IMU 模块
项目定位：一块 25 × 30 mm 的 MCU + IMU 外设模块板，可配合其他主控使用，为整体系统提供角度与加速度感知，并参与闭环控制。项目在软件侧沉淀出一套可跨 MCU 移植的嵌入式框架，后续多个项目复用在此之上。

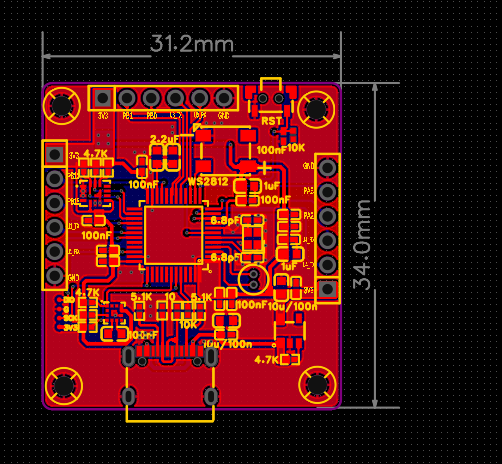

硬件设计
以 STM32U535 为主控，集成 ICM42688（六轴）与 LIS2MDLTR（磁力计）构成九轴 IMU，通过 CH9102 实现 USB 转串口，负责模块初始化配置与数据上报。
软件架构
采用面向对象与分层解耦设计，将硬件抽象、核心接口、设备驱动、板级适配、业务封装与应用逻辑逐层分离，使同一套业务代码能够跨 MCU 移植、按需扩展外设。
Bootloader 与可靠性
实现基于串口的 Bootloader 与双 App 分区方案，支持分块下载、CRC32 校验、向非活动分区更新、试启动确认，以及未确认时自动回退；配合独立 watchdog 监测应用运行状态，让固件升级过程具备可恢复性。
姿态解算
融合层 imu_fusion 是统一入口：校准 → 低通 → 按配置选择算法。主要配置了 Mahony 互补滤波与 EKF。
传感器标定（三种都实现）
- 陀螺仪：静止采样求均值与方差，方差超限即判定处于运动中并拒绝本次标定；成功后只重置在线零偏估计，已收敛姿态不受影响。
- 加速度计：六面法——自动识别 ±X/±Y/±Z 六个朝向，每面要求至少 100 个连续稳定样本，不要求固定摆放顺序，六面齐全后解出逐轴偏置与比例。
- 磁力计：采集极值求硬磁偏置与对角软磁比例，附带三维覆盖度检查，跨度不足或近共面直接判失败。
校准参数可持久化到 Flash，序列化与 CRC 由上层负责。
EKF 的核心设计
状态量不直接用四元数，而是 6 维误差状态：
$$\delta x = [,\delta\theta \in \mathbb{R}^3,\ \ \delta b \in \mathbb{R}^3,]$$
$\delta\theta$ 为右乘的局部角误差，$\delta b$ 为陀螺残余零偏。用误差状态而非直接对四元数做 EKF 的原因：四元数 4 个参数表示 3 个自由度，协方差矩阵会奇异；误差状态只有 3 维旋转向量，且名义四元数能始终保持严格单位长度。
协方差为 6×6 行优先数组，初值 $\mathrm{diag}(0.04,0.04,0.04,\ 0.0025,0.0025,0.0025)$，对应角误差标准差 0.2 rad、零偏 0.05 rad/s。
- 预测：状态转移采用 SO(3) 指数与积分形式，含 $dt^3$ 的零偏–姿态交叉项；高转速时自动子步进（
steps = ceil(max(dt/0.01, |ω|·dt/0.1))）保证积分精度。 - 更新：重力方向与磁北方向都建模为三维单位向量观测，$H = [,\mathrm{skew}(\hat z),\ 0,]$，用 Cholesky 分解求 3×3 逆矩阵，协方差用 Joseph 形式更新，再用右 Jacobian 把协方差重置到误差注入后的新切空间。
初始对齐与磁重获
首次可靠重力用最短旋转对齐倾角（倒置情形特判为绕 X 轴旋转 180°，避免反向向量退化）；首次可靠磁场锁定磁倾角，并且只绕世界重力轴对齐航向。磁丢失时退化六轴运行，累计缺失 ≥ 2 s 且重力可靠时重新捕获并对齐航向。
| 门限 | 判据 | 拦截对象 |
|---|---|---|
| 模长 | 加速度 0.8 |
剧烈运动、传感器异常 |
| 方向角差 | $\langle \hat m, \hat z\rangle < 0.5$（≈60°） | 姿态严重失配时的野值 |
| NIS | $\chi^2_3$ 的 0.001 分位 16.27 | 统计上不可能的创新 |
| 磁倾角一致性 | 与锁定参考的 $z$ 分量偏差 > 0.35 rad（≈20°） | 局部磁干扰 / 硬铁异常 |
磁观测另需水平分量 $\ge 0.1$ 且水平场强 $\ge 2$ uT——倾角接近 90° 时航向本就不可观，此时拒绝磁观测而不是让它污染状态。
稳态协方差
静止、100 Hz、1000 s、磁倾角 40°、场强 50 uT：
| 状态 | 方差 | 标准差 |
|---|---|---|
| roll | 7.14e-5 rad² | 0.484° |
| pitch | 6.26e-5 rad² | 0.453° |
| yaw | 1.67e-4 rad² | 0.741°（磁） |
| 零偏 x/y/z | 1.50e-6 (rad/s)² | 1.23e-3 rad/s |
姿态约 300 s 收敛、零偏约 500 s，700 s 后不再变化。场强从 15 到 90 uT 结果完全相同——因为只观测方向而非矢量。
- yaw 方差是 roll 的 2.3 倍，主导因素不是噪声比而是几何。 $R_{mag}/R_{acc}=1.6$ 只解释一小部分；真正的原因在磁倾角——航向只由磁场的水平分量约束，而水平分量 $\propto\cos(\text{dip})$：
| 磁倾角 | 0° | 20° | 40° | 60° | 75° |
|---|---|---|---|---|---|
| yaw/roll 方差比 | 1.61 | 1.77 | 2.34 | 3.99 | 8.35 |
误差预算与一致性分析（蒙特卡洛仿真）
仿真条件：静止、100 Hz、磁倾角 40°、场强 50 uT。
① 噪声假设与器件实际规格的差距
| 参数 | 滤波器配置 | ICM42688 / MMC5983 规格 | 配置保守倍数 |
|---|---|---|---|
gyro_noise |
0.015 rad/s/√Hz | 0.0028 dps/√Hz | 307× |
accel_noise |
0.05（归一化） | 70 µg/√Hz | 51× |
mag_noise |
0.08（归一化） | 0.5 mG | 113× |
配置值刻意保守，但这也意味着表观精度主要反映的是假设而非器件能力。
② 一致性检验（注入噪声 = 配置假设）
| 轴 | 实际 RMS 误差 | 自报 σ | 实际/自报 |
|---|---|---|---|
| roll | 0.421° | 0.484° | 0.87 |
| pitch | 0.547° | 0.454° | 0.77 |
| yaw | 0.664° | 0.735° | 0.90 |
roll/yaw 比值接近 1，滤波器自洽；pitch 实际误差是自报值的约 3 倍——物理上 pitch 本应最准（skew(gravity) 对 roll/pitch 灵敏度相同，而 skew(mag) 对 pitch 最灵敏），出现倒挂说明存在模型缺陷。
③ 根因定位
align_heading() 用单帧含噪样本锁定磁参考：
1 | ctx->mag_reference[2] = world[2]; /* 该帧磁倾角噪声被永久写进参考 */ |
紧接着 initial_p(ctx) 把协方差重置回初值，等于宣称「参考是精确的」——参考自身的误差从此不进入 P。对照实验（仅改变参考锁定方式）：
| 参考锁定方式 | pitch 实际 | 自报 | 比值 |
|---|---|---|---|
| 单帧含噪样本（现状） | 1.35° / 1.01°（两次独立种子） | 0.454° | 2.97 / 2.23 |
| 无噪样本 | 0.387° / 0.387° | 0.454° | 0.85 ✓ |
方向可复现（含噪锁定必然抬高 pitch），幅度随那一帧噪声波动；roll/yaw 基本不受影响。改用多帧平均锁定参考即可把该误差降一个量级。
④ 噪声受限地板
器件实际噪声比配置低 51~307 倍，按线性外推受限地板 < 0.02°，低于本实现 float32 的分辨率——蒙特卡洛在 k≤0.03 时已崩塌（误差直接归零），即该地板已无法用本仿真观测。
⑤ 磁干扰敏感性（决定 yaw）
| 误差源 | 仿真中 | 真机典型量级 |
|---|---|---|
| 传感器白噪声 | ✅ 已建模 | < 0.02°（非瓶颈） |
| 加计标定残差 | ❌ 不存在 | 0.1~0.5° |
| 磁环境残余 | ❌ 不存在 | 1~3° |
| 零偏不稳定性 | ⚠️ 仅随机游走 | 分钟级主导 |
验证
- 无零偏轨迹：最差姿态误差 0.0275°
- 注入零偏后：最差 0.3474°，零偏估计误差 < 0.004 rad/s
- 四元数模长 1 ± 2e-5；协方差对称性 < 1e-6
- 协方差全程保持正定（最小特征值 1.50e-6 > 0）——这是滤波器不发散的前提，而朴素实现最容易丢掉它
- 零偏估计无虚报：输入零偏为 0 时稳态估计收敛到 0，不会因姿态残差而「编造」出零偏
调试与工具链
使用 CMake + DAPLink + OpenOCD 搭建 GDB MCP Server，让 AI Agent 规范化参与到 MCU 的 Debug 流程中——该工具链后续复用到电赛车载平衡系统中。
技术栈
STM32U535 · ICM42688 · LIS2MDLTR · 误差状态 EKF · Mahony · CMSIS-DSP · Bootloader · CH9102 · 嘉立创 EDA · CMake / OpenOCD
仓库：IMU
